縫隙式排水溝介紹

縫隙式排水溝為建筑設計開辟了一條嶄新途徑!縫隙式線性排水系統具有良好的排水能力--非常適于安裝在對鋪裝景觀要求比較高的場所。該系統可與幾乎所有的地面鋪裝材料搭配使用，并且具有良好的承重性能，縫隙式排水系統由鋼制縫隙式蓋板、樹脂混凝土排水溝底座、跌水井、檢修口及系統附件等組成的模塊集成式排水系統。

縫隙式排水溝系統

縫隙式排水溝的結構組成

● 排水溝體：樹脂混凝土成品排水溝；
● 蓋板類型：不銹鋼縫隙式蓋板（側縫/中縫）；
● 縫隙高度：常規 80-200mm，也可根據現場鋪裝材料厚度而定；
●（注：蓋板和溝底座可以根據客戶需求定制）
成品縫隙式排水溝是一個系統，簡單說就是工廠預制好的不同系列的產品，包括不同尺寸的排水溝和沉水井，現場施工的時候像積木一樣可以直接組合。

不銹鋼縫隙式排水溝蓋板

縫隙式蓋板采用304不銹鋼制作，在安裝后只會留下一條不到兩厘米的縫隙，鋪裝的效果上比較隱蔽而且美觀，線性的設計給人很直觀的簡潔統一感，線性連續截水、排水效率極高，且這款成品排水溝的蓋板還可選單縫、雙縫、和多縫，客戶可根據實際情況和排水量的大小相應匹配，縫隙越多排水量越大；因蓋板設計新穎實用，很受人們的歡迎，是很多商業區、步行街、高檔小區設計地面鋪設主要選擇的排水產品。


中縫式不銹鋼排水溝蓋板		側縫式不銹鋼排水溝蓋板

縫隙式排水溝溝體-樹脂混凝土材質

樹脂混凝土成品排水溝，它完全摒棄了水泥成份，也不需要添加任何水液，通過樹脂將不同級別的骨料混合反應成型，聚合物排水溝槽系統具有強度高、重量輕的優點，同等體積的產品比普通水泥制品耐壓級別明顯高數倍，而且由于排水系統全部模塊化，施工中更易于手工操作組裝，使成本降低。產品不透水，抗冰凍，還能有效防范多種化學品侵蝕，在污水成份復雜的條件下也可經久使用，是現代在歐美地區普遍采用的環保產品，國內越來越多的項目正廣泛采用。

樹脂混凝土成品排水溝優勢

樹脂成品排水溝優點:

1、產品強度高，設計科學合理，大大降低載壓破壞風險；
2、內壁光滑，水流通過能自我潔凈，易于清理和維護；
3、安裝方便快捷，大大減少人工開支；
4、簡潔整齊統一的線性外觀；
5、抗化學侵蝕，不滲透，耐冰融損壞，使用壽命超長；
6、施工作業面小，減少相關作業材料；
7、綜合性價比高，屬經濟實用型產品。

樹脂排水溝應用場合：

● 步行街、商業街
● 中、小型車輛行駛區
● 廣場、住宅小區
● 園林景觀、公園
● 市政工程、商用、公共建筑
● 學校、室外活動區

樹脂混凝土排水溝優勢：

●樹脂混凝土排水溝是模塊化系統不同的規格組和能應對各種建筑排水的需求，因為是線性連續性排水，排水量優于普通的點式排水效果，也不會出現局部積水現象；
●線性排水溝材質為樹脂混凝土，具有重量輕抗老化抗凍抗腐蝕性強、承重力強、表面光滑、滲透率為零等特點；
●獨特的“V”和“U”型的獨特設計其截面能夠有效增大排水能力，增強自凈功能；
●線性的設計給人很直觀的線性觀感簡潔統一，線性連續截水、排水效率極高；
●安裝、檢修方面，施工挖溝深度淺、找坡簡單、易于施工、安裝施工速度快，能夠確保工期；

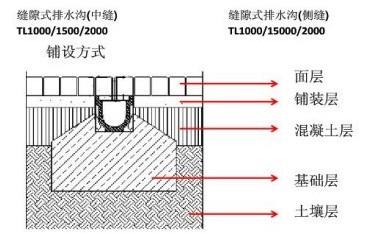

縫隙式排水溝在不同場景的安裝指導

側縫式排水溝安裝指導

L型排水溝安裝指導

中縫式排水溝安裝指導

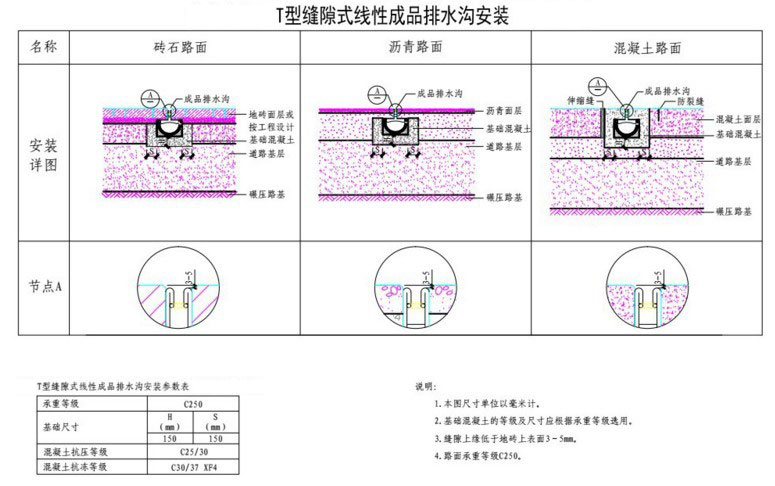

T型排水溝安裝指導

不銹鋼縫隙式排水溝做法與施工

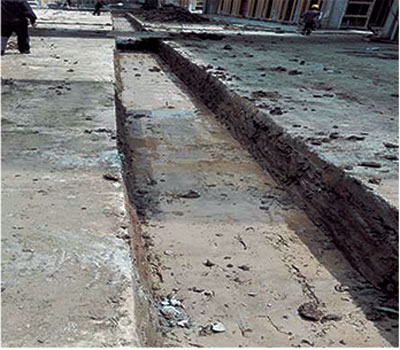

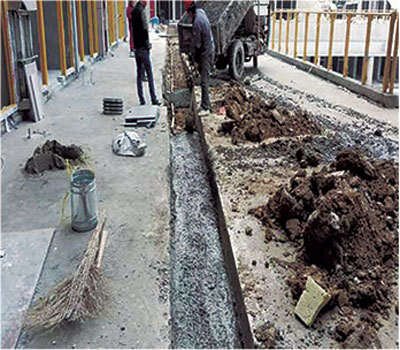

1.開機挖槽		2.鋪設墊層

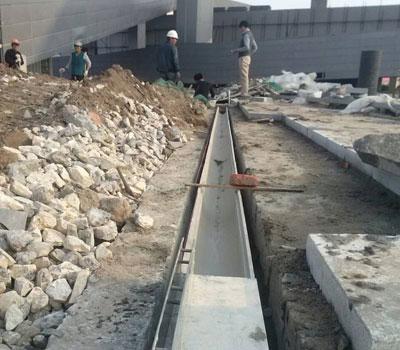

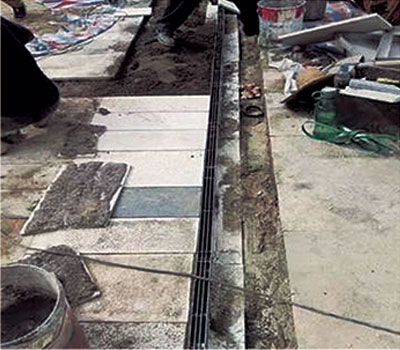

3.放置溝體		4.安裝蓋板

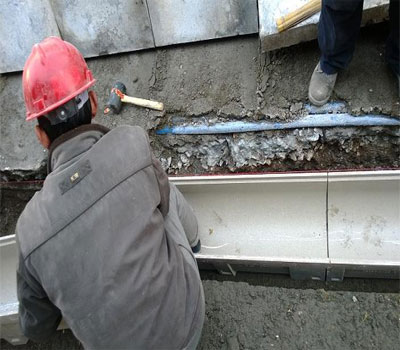

5.灌漿加固		6.表面鋪裝

以下為一般實例，一切以現場情況而定。正確的安裝，必須考慮到靜態以及動態的交通情況，選擇合適的承載等級，通過長時間的測試以及全面的流體力學計算。

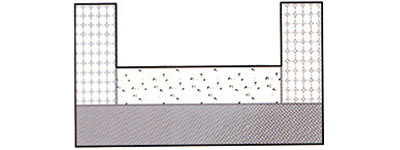

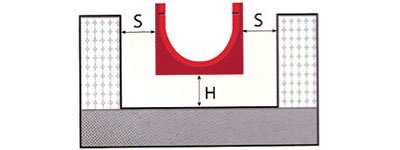

第一步：確定溝槽開挖尺寸		第二步：混凝土結構
開挖溝槽的尺寸必須合適此刻排水溝的防治以及如下圖H及S部分混凝土結構的回填。		H部分的混凝土結構要達到要求的高度，承重等級達到E600-F900時，H部分要求用8mm的鋼筋做15cmx-15cm的網格結構加強筋。在此步驟里，需要為排水溝兩側進水設計合適的傾斜度。

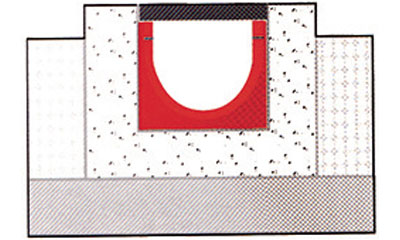

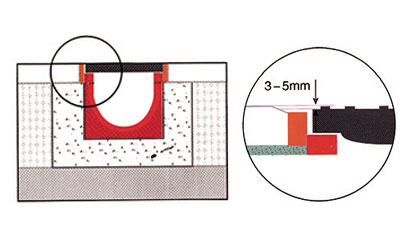

第三步：布置溝體		第四步：裝飾表面（如地磚等）

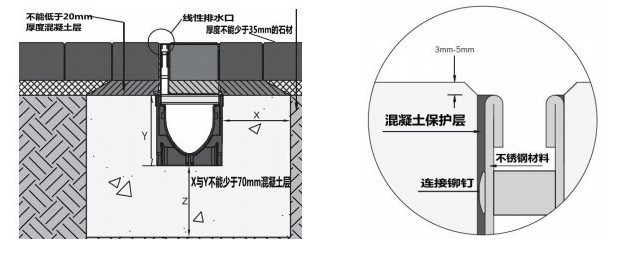

從出水口安裝起，先固定底部，以便側面混凝土的澆筑。S部分根據設計圖要求選擇合適尺寸。排水溝完成面建議比兩側地面完成面低3-5mm，最大高度不得超過地面完成面高度。預先安裝好選定的蓋板，防止來自混凝土結構的壓力導致變形。同第二步，側面的混凝土結構也需加固（承重等級E600及以上的需要配加強筋）		如果需要鋪設裝飾面，則裝飾面必須高出溝體水平面3-5mm。

施工注意事項

1、施工時如遇到T型或十字型，應先進行制作，然后將制作的T型或十字型放置在需要的位置上。
2、如果溝體需要嚴格的防水，我公司推薦使用結構硅膠，使用前將需要涂膠的位置清理干凈。
3、施工時，我公司推薦先將蓋板放置在溝體上，然后再進行溝體兩側灌漿。
4、如果排水溝需要承受水平壓力（例如：工廠路面、私家停車場、停車甲板），那就需要在水平方向都留有伸縮縫，這些伸縮縫的安裝需要嚴格按照標準來，并且不能靠近排水溝道。
5、溝體連接排水管道，可使用開孔器從溝體內部向外側開所需要的孔。
6、如果需要覆蓋物（如地板磚等），確定覆蓋物的高度必須高出溝體蓋板水平面的高度。
7、墊層混凝土的等級不應低于C10，溝體兩側的混凝土等級同周邊混凝土強度，但不應低于C20.

成品線性縫隙式排水溝效果圖集

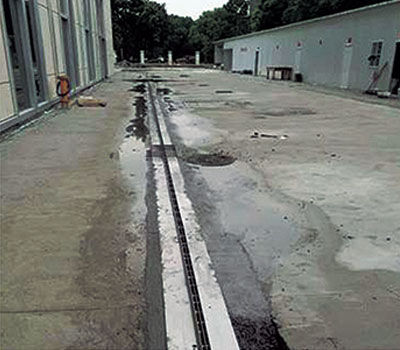

縫隙式排水溝非常適用于商業廣場、步行街區、高檔小區等公共場所，下圖是本公司部分縫隙式排水溝案例效果圖,點擊查看更多《《成品排水溝案例》》

縫隙式排水溝效果圖集

不銹鋼縫隙式排水溝廠家

福州市業特節能科技有限公司地址位于福建福州，2003年成立至今一直從事排水設施的研發生產。
我司擁有標準化的設備廠房（面積6000平方米），樹脂混凝土成品排水溝模具上百臺，每天可量產800-1200米合格的成品排水溝，豐富的設計經驗，按客戶要求量身訂制并給予專業的指導建議。公司主營：樹脂混凝土排水溝、不銹鋼縫隙式溝蓋板、不銹鋼草盆井、不銹鋼制品等品種規格齊全、質量優越可靠，服務誠信周到。

近年我司大力研發的拳頭產品樹脂混凝土排水溝，與傳統排水溝系統相比，優勢明顯：
1、節省費用。樹脂混凝土排水溝內壁光滑，不掛垢，可自身清潔不易堵塞。每條溝和蓋板之間都使用防盜鎖扣連接，確保排水溝系統的完整性，大大節省了后期的養護費用。

2、節省人力。樹脂混凝土排水溝是標準化生產，產品重量輕、易運輸，卡槽連接時至少可以減少80%工時，大大節省人力物力。

3、標準配套。樹脂混凝土排水溝規格一致，造型美觀，與精心設計的園林景觀方案協調統一，可以和各式蓋板供自由搭配。如后期有更換或單一采購溝體或蓋板事宜，也可與之前的產品完美配套。

4、抗壓力強。樹脂混凝土排水溝的抗壓強度是傳統水泥混凝土制品的4—5倍，極大提高了排水溝的安全性，特別適合道路、廣場等對抗壓有一定要求的地方安裝。

5、性能卓越。樹脂混凝土排水溝自身排水能力很強，地面開挖的深度和寬度相比傳統排水溝尺寸大大縮小，既滿足了排量，又解決了覆土受限的問題。可連續性收水，排水能力強，有加強筋，可以一定程度避免地面的沉降。
樹脂混凝土排水溝一經推出后，受到了客戶的高度認同，已行銷至福建、廣東、浙江、海南、湖南、云南、安徽、上海、內蒙、陜西等省，受到一致的好評。
